Quel pourcentage de creux dois-je mettre dans la laize ?
Il y a de nombreux tutoriels très bien faits pour fabriquer des voiles à laizes sur le net pour la VRC et ils sont très bons.

Paul LUCAS en son temps a écrit des articles dans la revue MRB avec des plans pour ajouter un pouième de millimètre à la largeur de la laize pour ajouter du creux dans ses voiles…. On faisait cela avec du papier millimétré…. Depuis le procédé de fabrication a évolué avec l’utilisation de moules à voiles…
Un tutoriel sur comment fabriquer un moule à voile par exemple, fait par Rémi, avec des photos sur l’assemblage des laizes : https://classem.org/construction/Voiles-RBres.pdf
Une vidéo sur comment assembler les laizes avec un moule à voiles – par Gilbert sur youtube.com :
Une autre source où trouver de bons renseignements : http://www.bandolbateau.fr/voile-radiocommandee-vrc/les-voiles-de-violiers-radiocommandes-vrc/
Il y a aussi l’utilisation d’un dispositif sans moule qui permet de faire des laizes également – ce dernier système est inspiré de la méthode traditionnelle que les voiliers utilisaient pour créer du creux dans des laizes sur des voiles en vraie grandeur. Voici une video de ce qu’on appelle souvent la méthode Claudio : https://youtu.be/LWXTkpevI1M?si=4soQwPAhHFM64oXp . Il y a un livre qui fournit beaucoup d’explications et de schémas ici : http://fourtas.free.fr/classem/claudio.htm
Il faut mentionner l’excellent post de Thierry BAYARD sur le site RG65 où il détaille comment il fait pour créer ses voiles…
Et encore cet article très bien illustré sur les moules à voiles : http://ziphius.free.fr/telechargementdi/couper-et-assembler-laizes.pdf
Avec toutes ses ressources, on peut fabriquer des voiles à belle allure comme je l’ai constaté il y a quelques temps où un novice est venu avec un vieux Berlingo arborant une magnifique grand-voile, et qui a permis à son fils de bien s’amuser toute l’après-midi à Saint Quentin (bon, d’accord, la laize du haut de foc était un désastre…. !). Le papa avait fabriqué les voiles en s’inspirant des ressources que je viens de citer plus haut.
Mais il y a un point commun à tous ces tutos, c’est qu’ils sont assez discrets sur deux choses :
- A quelle position se situe le creux dans le foc et/ou la GV.
- Quelle est le pourcentage de creux que l’on doit mettre à chaque laize.
Il y a plusieurs raisons à ces coquetteries :
- Chacun souhaite conserver sa recette…
- C’est très expérimental – autrement dit il faut faire un paquet de voiles (ratées ?) pour parvenir à en faire une qui donne satisfaction.
- L’affaire se complique car chaque laize, influe sur la laize au-dessus pour faire simple… autrement dit si je mets 8% à une laize, pour avoir 9% à la suivante et bien je ne mets pas la même chose que si j’avais mis disons 7% à la laize précédente.
- Et il faut traduire le creux que l’on veut mettre en combien de millimètre il faut soulever le moule pour obtenir ce creux…

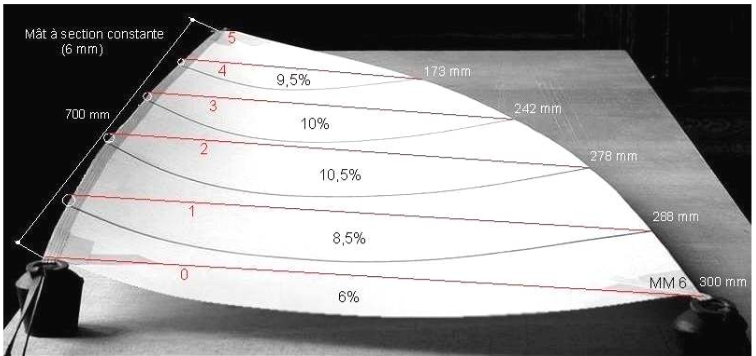

Prenons un exemple, je fais une voile où je veux mettre
- 4% à la première couture à la laize du haut
- 8% à la seconde couture à la seconde laize
- 9 % à la troisième couture à la troisième laize…
De combien dois-je soulever le moule à la seconde couture pour obtenir 8%
Et de combien dois-je soulever le moule à la troisième couture pour obtenir 9%
Et ainsi de suite….

C’est à ce problème que cet article se propose de traiter.
Les travaux de Lester Gilbert ont permis d’établir une formule mathématique qui donne la quantité nécessaire qu’il faut ajouter en fonction du creux déjà mis dans les laizes inférieures.
Ben Morris, du club de Stirling à Adélaïde en Australie a mis tout cela en forme dans une feuille de calcul excel que j’ai traduite en français.
La feuille fait un peu plus que de calculer les valeurs…
Elle permet de rentrer les caractéristiques de son propre moule – car tous les moules ne sont pas identiques…
Elle permet d’accéder à des voiles déjà faites et de s’en servir comme exemple ou comme point de départ.
Elle traite deux cas, le cas où toutes les laizes ont la même hauteur et celui où chaque laize a une hauteur spécifique (je n’utilise que ce cas-là en ce qui me concerne…)
Elle fournit des graphiques de répartition du creux en fonction de la hauteur dans la voile.
Elle permet d’enregistrer chaque voile en y associant des commentaires pour faciliter les choses.
Mais surtout, la feuille donne pour chaque laize le nombre de millimètres que la cale que l’on place au milieu du moule doit faire pour obtenir le creux désiré.
Comment procéder ?

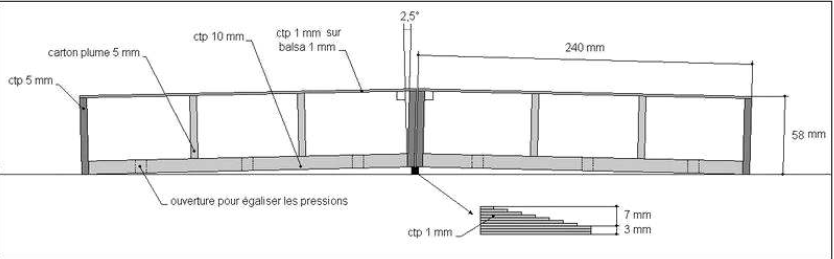

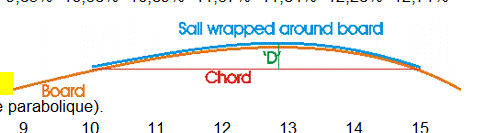

On saisit d’abord les paramètres de son moule, en particulier la largeur des demi moules et le rayon de courbure. La hauteur des laizes n’est nécessaire que si l’on crée une voile dont tous les panneaux ont la même hauteur.



On choisit une voile à modifier ou on crée une nouvelle voile,

On choisit un mode – laizes de même hauteur ou laizes de hauteur variable,
Dans le premier cas on saisit la hauteur des laizes, comme indiqué plus haut.

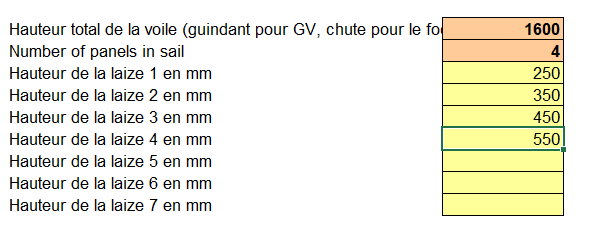

Dans le second cas, on saisit chaque hauteur pour les laizes en commençant par celle du bas,

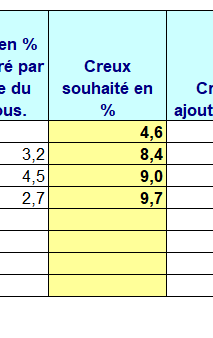

On saisit ensuite le creux que l’on souhaite obtenir à chaque laize.

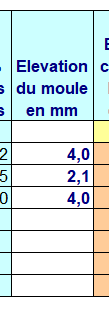

La feuille de calcul vous donne le nombre de millimètres que la cale doit faire à chaque laize. Elle donne aussi l’angle entre les moules – si ce paramètre est plus pratique pour votre moule.

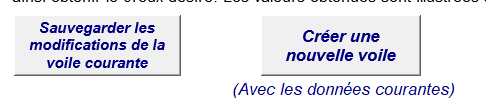

Enfin, il ne faut pas oublier de sauvegarder la voile pour pouvoir la réutiliser à la prochaine occasion pour la refaire ou pour en modifier les caractéristiques…

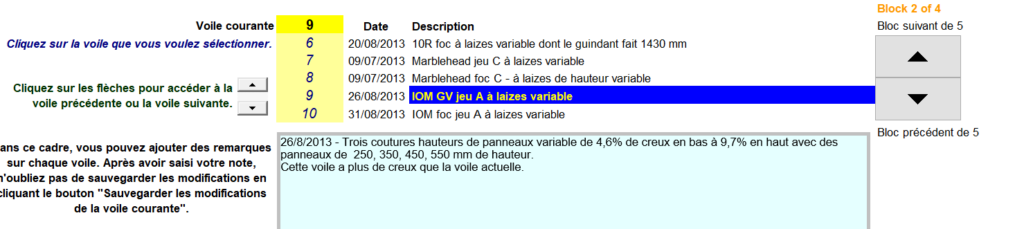

On peut ensuite consulter les caractéristiques de cette voile, ainsi que toutes les autres déjà créées – les voiles sont stockées par groupe de 5 et on peut passer d’un bloc à l’autre par les flèches à droite. Au sein d’un bloc, on choisit sa voile par les flèches à gauche :

J’ai traduit les commentaires et les aides – c’est une mine de renseignements pour qui s’intéresse à la fabrication des voiles…

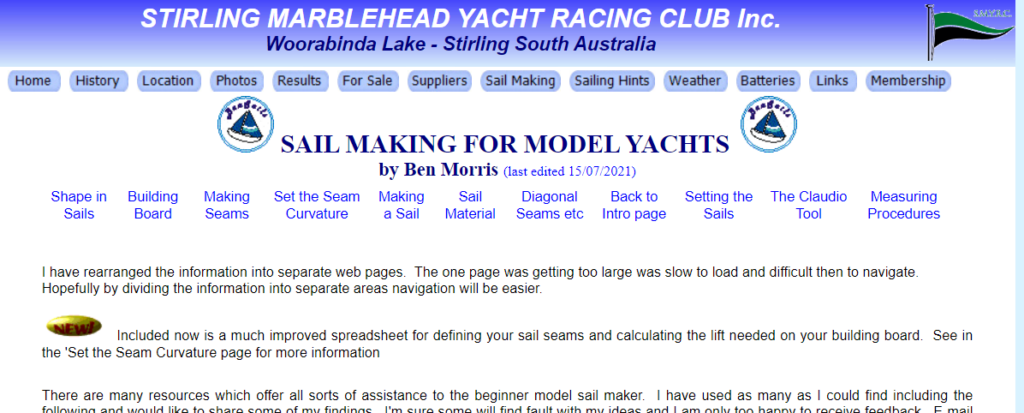

N’hésitez pas à poser vos questions si vous en avez et j’essaierai d’y répondre. Une autre option est de consulter le site de Ben MORRIS où tout est si bien expliqué !
