Un ber assez haut pour mon dos !

Sur le site de la classe, Patrick ROUSSEAUX & Christophe LEOTE ont chacun proposé une solution pour se faire un ber pratique, alors je me suis lancé mais j’ai un peu adapté le plan pour pouvoir me tenir debout sans me faire mal au dos à côté du bateau que ce soit pour le gréer ou le dégréer ou pour faire toute sorte de bricole que je suis amené à faire. J’ai confectionné ce ber dans mon salon, ce qui n’a pas été sans quelques échanges animées avec ma femme, assez peu tolérante sur la poussière (et j’en ai fait !). Ah, oui, j’oubliais, pour le prix, je m’en suis tiré pour 23 euros, hors outillage.

Voici ce dont j’ai eu besoin pour le confectionner :

– 4 tasseaux de 20×30 mm de 2 mètres de long

– 4 planches de 10×60 mm de 2 mètres de long

– 1 tige métallique aluminium de 1 mètre de long

– 1 mètre de sangle polyester

– 4 vis de M5 de 70 mm de long, tête fraisée

– 16 rondelles M5

– 4 boulons autobloquants de 5

– 50 vis à bois de 35 mm de long et de taille 3 en tête fraisée

Pour l’outillage, voici ce que j’ai utilisé :

– Un guide de traçage pour tracer les milieux

– Un guide de perçage pour percer parfaitement à angle droit les axes

des pieds et des supports

– Une perceuse avec des mèches de 2, 3, 5 et 8

– Une visseuse électrique

– Une equerre

– Une règle graduée aluminium

– Une scie japonaise

– Une boîte à onglet

– Fer à couper les sangles

– Un crayon de traçage

– Un niveau à bulle

– Une scie à métaux

– Une lime à métaux

– Une cale à poncer

– Du papier de verre

– Un pinceau

– Un pot de lazure

– Un tournevis cruciforme

– Une pince

– Et un aspirateur pour calmer ma femme préssée que j’en finisse.

1) J’ai d’abord tracé sur les tasseaux les 4 pieds avant de les couper à la longueur de 1 mètre, C’est plus pratique de tracer avant la découpe que j’ai faite à la scie japonaise très précise

2) Ensuite j’ai percé au diamètre 5 le premier pied au guide, puis je me suis servi de ce premier pied comme guide pour percer les trois autres – sur deux pieds, j’ai fraisé avec une mèche de 8 les trous pour que la vis ne dépasse pas.

Sur les deux pieds qui reçoivent les support du bateau, j’ai fait les trous de perçage de la même façon.

3) J’ai assemblé les pieds avec l’axe de 70mm en mettant les rondelles entre les pieds, et les supports et sous les boulons – soit trois rondelles de 5.

4) Pour la tablette, j’ai coupé 4 planchettes de longueur 66 cms, puis deux tasseaux que j’ai percé au diamètre 5 – en même temps j’ai fait et percé les tasseaux de support du bateau

5) Pour les traverses du bas, j’ai coupé 4 planchettes de longueur 64 cms – l’idée est que ces tasseaux dépassent un peu de façon à être bloqué en position de rangement.

6) j’ai d’abord monté la tablette sur ses tasseaux en me servant de l’équerre. Je me suis servi d’une coupe (chute) de planchette pour intercaler en largeur entre chaque planchette (soit 10 mm)

7) j’ai monté la tablette en faisant des pré-trous – fraisés à la mèche de 5, puis en vissant à la visseuse

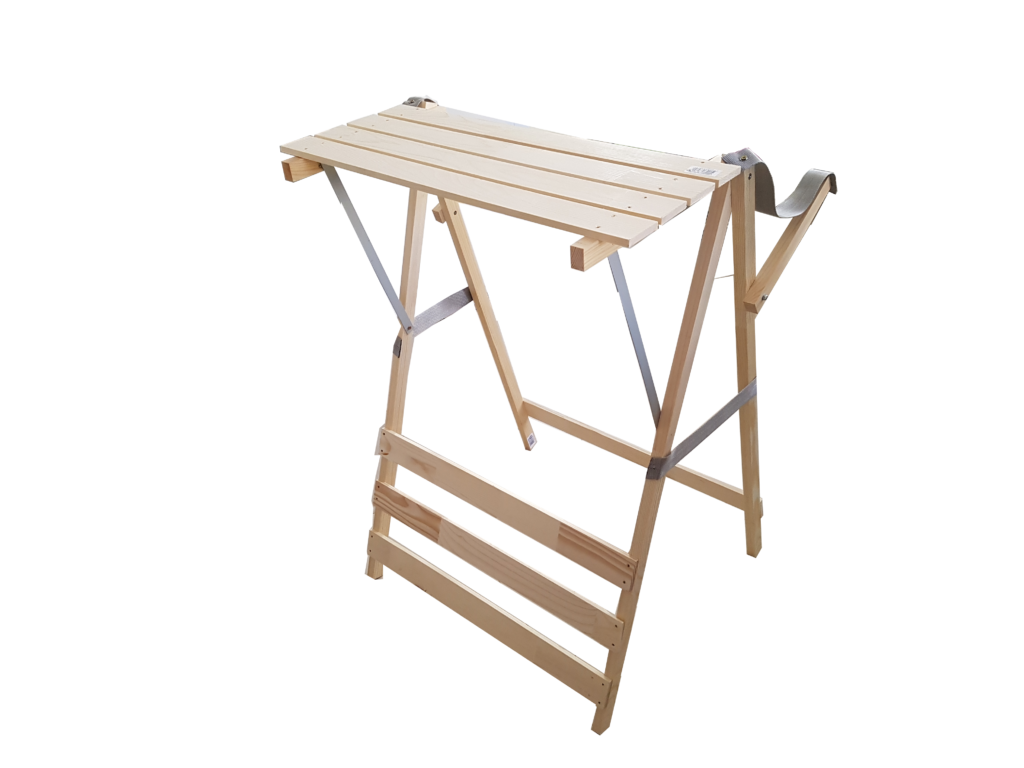

8) Puis j’ai assemblé les traverses du bas en en mettant 3 d’un côté et 1 de l’autre – l’idée est qu’en mettant le ber en position basse, le lest puisse reposer latéralement – le bateau est alors comme gîté.

9) enfin j’ai installé les sangles, puis couper les deux tiges d’aluminium de support de tablette que j’ai installé de façon à ce que la tablette soit horizontale – ce que j’ai vérifié avec le niveau à bulle.

10) Finition avec une lazure sur le ber terminé pour protéger de la pluie et des UV.

11) Je me suis enfin servi de l’aspirateur, rapport à ma femme, histoire de maintenir la paix du ménage.

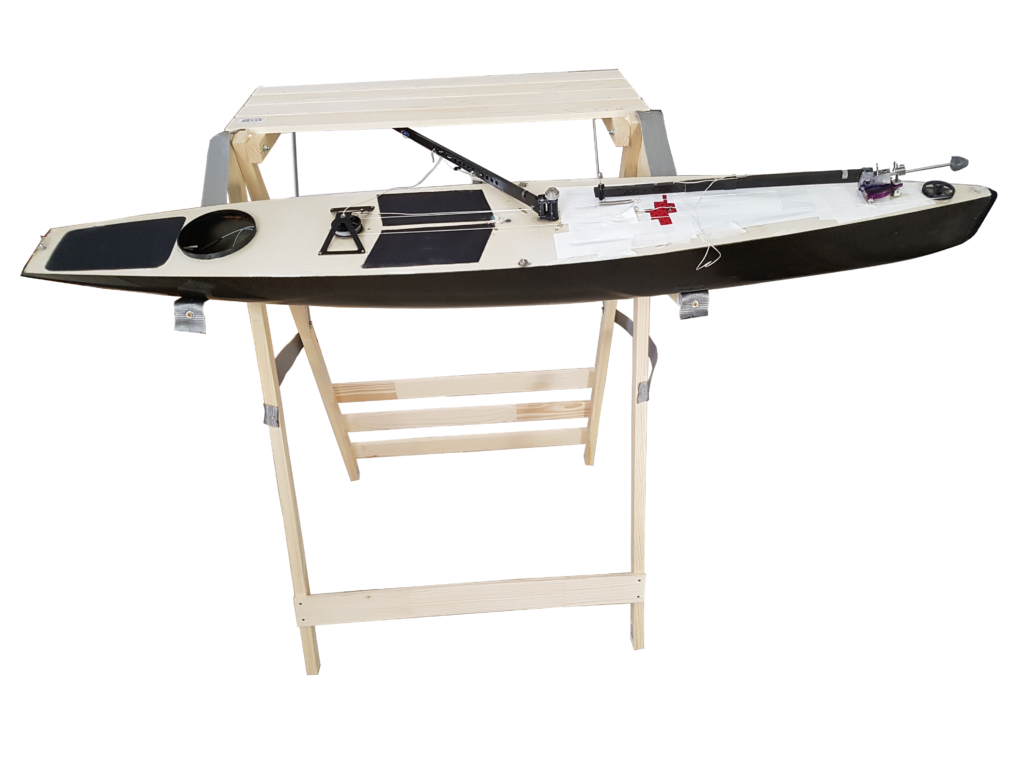

Tout ça pour dire que le résultat est satisfaisant, je ne suis plus plié en deux quand je bricole, le ber est stable, il ne prend pas trop de place… et pour dire que le plan proposé par Patrick et Christophe est très bien, facile à réaliser et que je le recommende !

Patrick a eu la gentillesse de relire cet article et il fait les suggestions suivantes :

Un plateau fait d’une planche est plus pratique pour y poser des boulons ou des vis. Il faut faire un rebord pour les empêcher de rouler pareterre, mais prévoir des trous au coin pour évacuer l’eau quand il pleut. Je recommande de suivre sa suggestion qui est moins esthétique, mais beaucoup plus pratique !

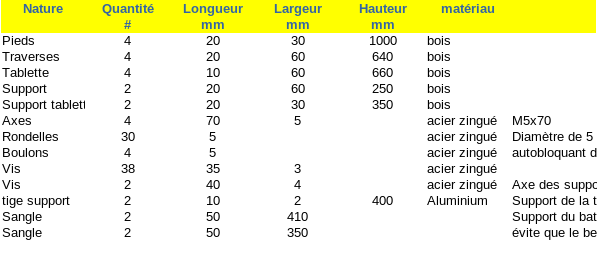

Ci-dessous les dimensions précises de tous les éléments :
